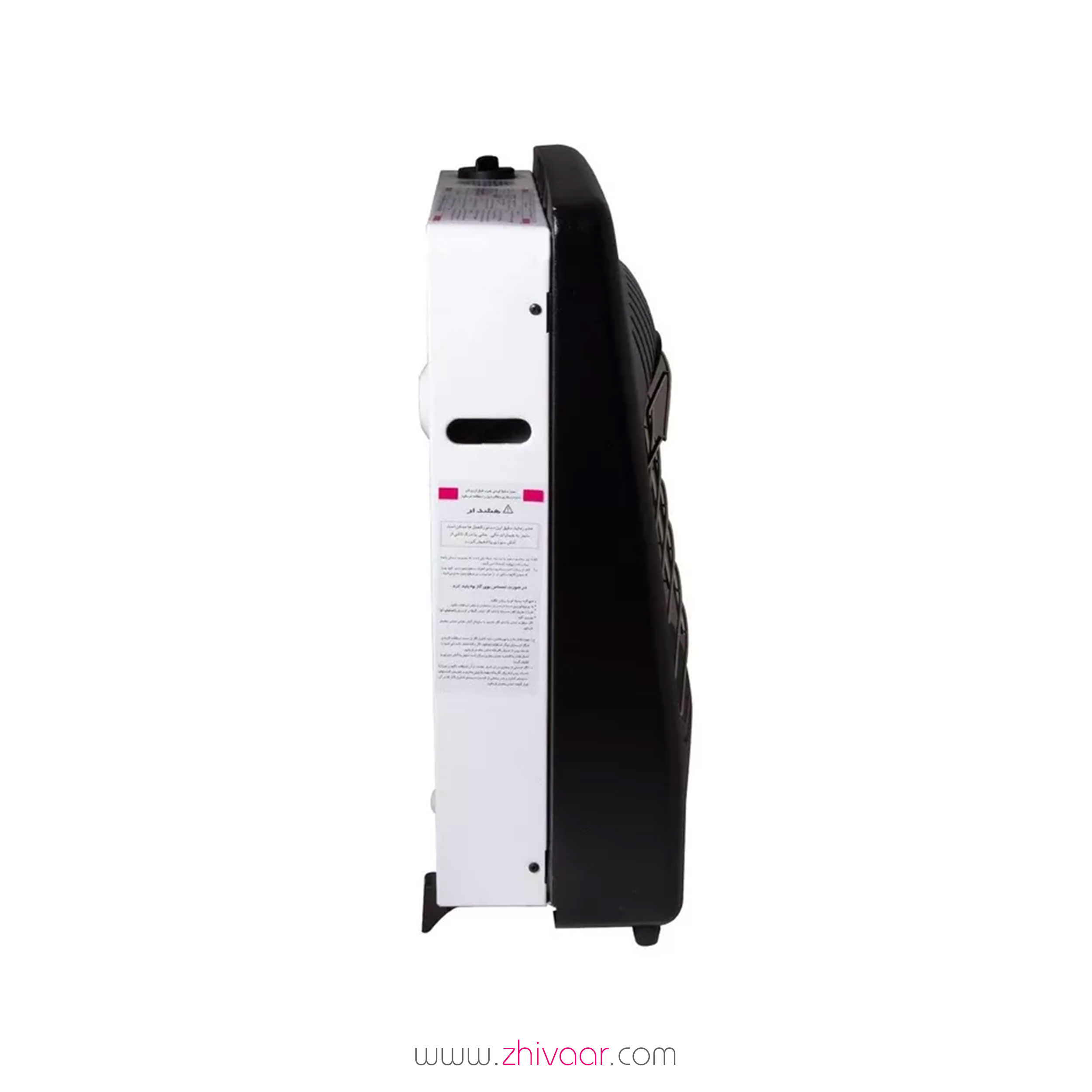

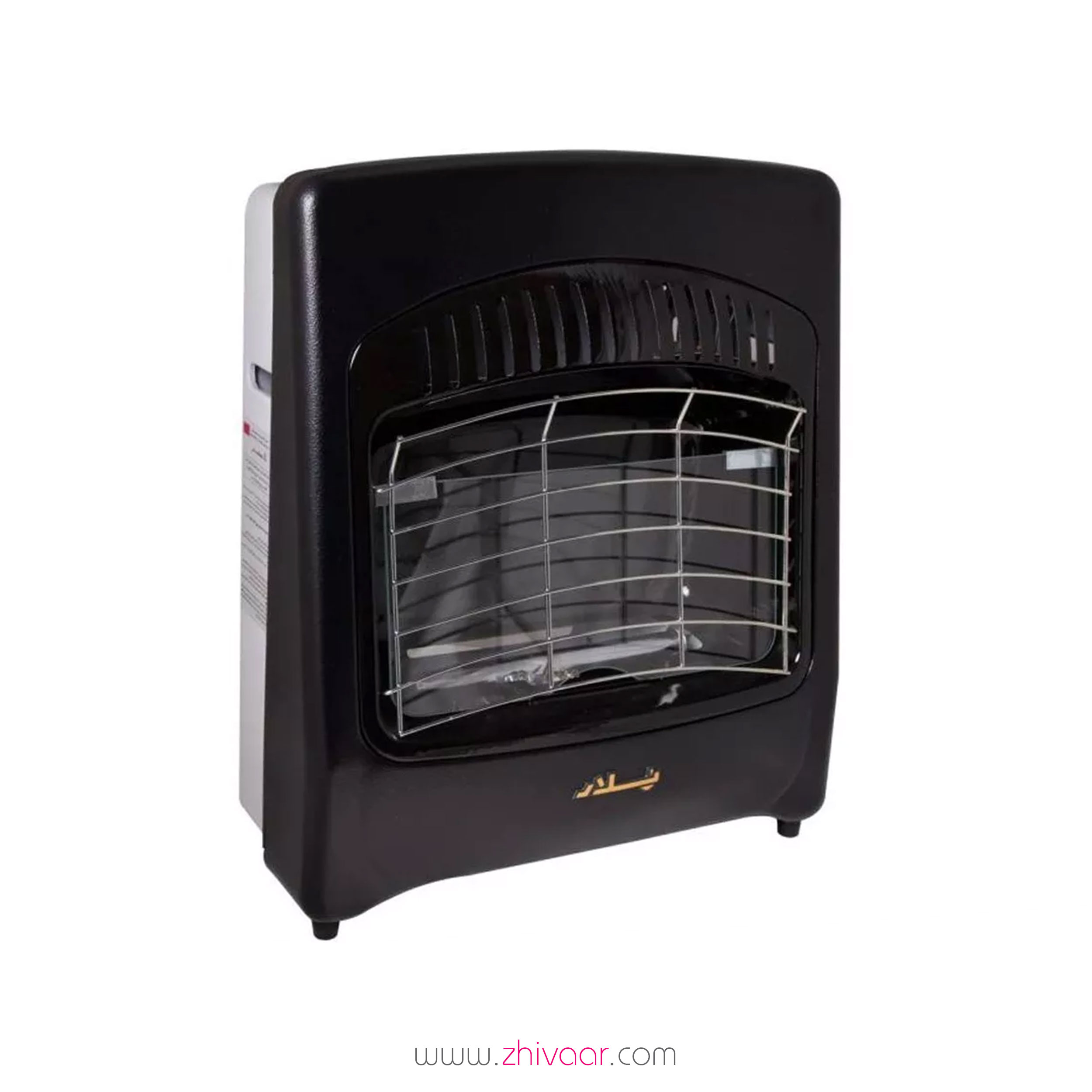

بخاري گازي بدون دودکش مشعلي پلار مدل 20KN رنگ مشکي

شرح کلی عملکرد بخاري گازي بدون دودکش مشعلي پلار مدل 20KN

مکانیزم عملکرد این محصول براساس ترکیب گازشهری یا مایع بااکسیژن موجود در هوا بوده ونتیجه این واکنش علاوه بر مقدار قابل ملاحظه ای گرما، گاز دی اکسیدکربن وبخار آب می باشد، درصورتیکه واکنش بصورت ناقص انجام گیرد، میتواند باعث تولید گازسمی منوکسیدکربن شود، بنابراین طراحی بخاری های گازسوز از اهمیت بسیاربالایی برخورداراست، لذا تنظیمات فشار و مقدار گاز و هوا در این محصولات بصورت کاملاً  ثابت و غیرقابل تغییر درنظرگرفته می شود.

در بخاری های گازسوز بدون نیازبه دودکش ارتباط وسیله به خارج از محیط زندگـی وجود ندارد و محصولات حاصل از احتراق مستقیماً و با کمک رفلکتور، در محیط منتشر می‌شوند، انتقال حرارت نیز به روش جابجایی و تشعشعی (در نوع سرامیکی) می باشد، راندمان ناخالص این وسیله نزدیک به ۱۰۰%می باشد.

گاز از طریق لوله وارد بخاری می شود و پس ازبازشدن مسیرپیلوت و گرم شدن ترموکوپل، مسیراصلی گازبه مشعل نیز باز شده وگاز پس از ترکیب با هوای اولیه وارد مشعل شده و در سر مشعل مشتعل می شود، سپس با هوای ثانویه ترکیب و شعله ای آبی با احتراق کامل ایجاد می نماید، مادامیکه شعله وجود داشته باشد و ترموکوپل گرم باقی بماند،مسیر گاز اصلی باز می باشد ، ولی به محض هرگونه اختلال در شعله، قطع شدن گاز و یا خرابی ترموکوپل، مسیرگاز بسته می شود تا ایمنی لازم را ایجاد نماید.

همچنین این محصول مجهز به سیستم ایمنی ازنوع ODS می باشد،این ایمنی به گونه ای است که اگر میزان اکسیژن محیط کمتر از ۱۸% شود، منبع تغذیه گاز را به طور خودکار قطع میکند تا مقدار اکسیژن محیط کمتر از حد تعیین شده مجاز افت نکند،  در این زمان میزان گازهای آلاینده سمی مانندمنوکسیدکربن(CO)نیز در حد مجاز می باشد، لذا هیچگونه خطری مصرف کننده راتهدید نمی کند،مشعل این بخاری در داخل رفلکتوری قرارگرفته است تا تمام گرمابه طرف جلو هدایت شود و پشت بخاری گرم نشود و بتوان آنرا بر روی دیوار نیز نصب نمود.

اجزای اصلی بخاری بدون دودکش پلار مدل 20KN

سیستم نظارت برشعله:

این سیستم شامل پیلوت و ترموکوپل می باشدکه ضمن روشن نمودن مشعل اصلی محصول و ایجاد شرایط STAND BY وظیفه نظارت بر عملکرد صحیح شعله و جلوگیری از خطرات ناشی از بی احتیاطی یاقطع و وصل شدن گاز را برعهده دارد.

سیستم نظارت بر کاهش اکسیژن محیط(ODS):

این سیستم نوعی پیلوت با تنظیمات بسیار دقیق است که در اثر کاهش اکسیژن محیط خاموش شده و مسیر گاز بخاری را مسدود می نماید،در حالت عادی اکسیژن محیط در حدود ۲۱% از هوا را تشکیل می دهد،زمانیکه بدلیل بسته بودن منافذ ورود هوا و عدم تهویه مناسب محیط،میزان اکسیژن تا کمتر از ۱۸% تقلیل پیداکند، باعث قطع جریان گازمی شود،در این زمان میزان منوکسیدکربن کمتر از ۲۰۰PPM است که هیچ گونه خطری برای مصرف کننده ایجادنمی نماید.

گاورنر تنظیم فشارگاز:

این گاورنرجهت تنظیم فشارگاز ورودی به بخاری و ایجاد شرایط بهینه سوخت و عملکرد صحیح پیلوت ODS تعبیه و در ورودی گاز و یا بصورت ترکیب شده با شیرکنترل می باشد.

شیرکنترل چندکاره:

این شیرکنترل (کاربراتور) دارای مکانیزم های نظارت برشعله، جرقه زن الکتریکی (پیزوالکتریک) و تنظیم شعله می باشد و می تواند در انواع دستی یاترموستاتیک باشد،در نوع ترموستاتیک شعله بخاری براساس دمای از قبل تنظیم شده،کم و زیادمی شود و باعث کاهش مصرف انرژی می گردد.

گریل(حفاظ فلزی):

جهت جلوگیری از آسیب دیدگی در برابر سوختگی (مخصوصاکودکان)یک شبکه فلزی باپوشش ضدزنگ درجلوی بخاری نصب شده است که مانع عبوردست و رسیدن به قسمت های گرم بخاری می شود.

صافی ورودی گاز:

در قسمت ورودی گاز به بخاری،یک صافی بامش مناسب تعبیه شده است تا از ورود آلودگی ها داخل لوله به وسیله جلوگیری بعمل آورد،این موضوع مخصوصا برای پیلوت ODS بسیار اهمیت دارد و ازگرفتگی اوریفیس(سوراخ) آن و خاموش شدن پیلوت جلوگیری می نماید.

بخاري گازي بدون دودکش مشعلي پلار مدل 20KN مناسب استفاده در کدام مکان هاست؟

مناسب منازل و محیط های زندگی با رعایت نکات ایمنی می باشد،بطوریکه از این بخاری نباید در اطاق خواب یا محیط های کوچکتر استفاده شود.

مناسب محیط های عمومی مانند فروشگاه ها،بانک ها،ادارات،دانشگاه ها،سالن های ورزشی، رستوران ها،مساجد،سالن های اجتماعات و….

قابل کاربرد بصورت دیواری یا زمینی

در هر نوع آب وهوای جغرافیایی قابل استفاده است.

مزایای بخاری های مشعلی پلار

مجهز به پیلوتODS ، گاورنر تنظیم فشارگاز، شیرکنترل تدریجی یا مرحله ای، صافی ورودی گاز

داراي راندمان 100%واقعي

نوع گازمصرفي:گازطبيعي(شهري)و گاز مايع(كپسول)

قابل استفاده باحداقل فشارگاز

داراي استانداردملي ايران

حفاظ ايمني(گارد)جلويي با پوشش كروم جهت جلوگيري از تماس مستقيم با مشعل و خطر آسيب ديدگي

رفلكتور لعابي ضمن ايجاد مقاوم در برابر تغيير رنگ،امكان تميزكردن آسان با پارچه اي مرطوب رافراهم مي سازد.

اجرقه زن پيزونياز به كبريت جهت روشن كردن بخاري رامرتفع مي كند.

پيلوت ايمني100%(ODS)باعث اطمينان از عملكرد ايمن بخاري و محافظت در برابر كاهش اكسيژن محيط و ايمني قطع گاز در زمان ايجاد اشكال در شعله مي باشد.

كنترل كننده بخاري (كاربراتور) درقسمت بالاي بخاري نصب گرديده تا باعث جلوگيري از خم شدن براي دست يابي به انتخاب دما وعملكردبخاري شود.

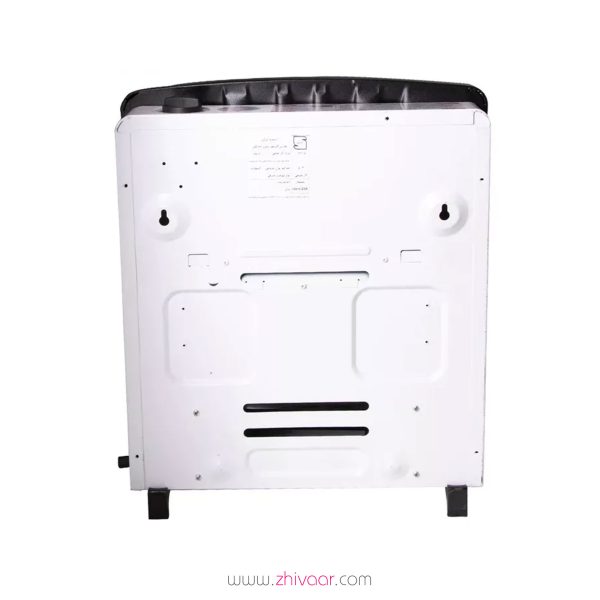

قابل نصب برروي ديوار(فقط بادوعددپيچ)ياكف زمين بصورت دلخواه

نوع گازمصرفي:گازطبيعي(شهري)

شيركنترل تدريجي(كاربراتور)باعث ايجاداطمينان از عملكرد بي صدا،حذف احتراق نامطلوب مي باشد.

طراحي جديد و ظريف وب دون تيزي و ظاهري بادوام و زيبا
